Используется для:
зубонарезания конических шестерен

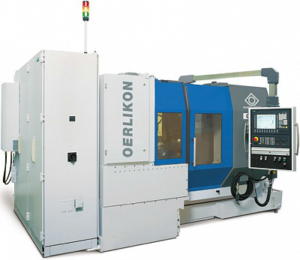

Современные спиральнозубые конические колеса сегодня изготавливаются в одном интегрированном процессе. Этот процесс объединяет проектирование, расчет,изготовление и контроль качества. Фрезерные станки Oerlikon для спиральнозубых конических колес являются важной частью этого технологического процесса. Их концепция соответствует, в числе прочего, современной технологии изготовления – сухой обработке без использования охлаждающей жидкости. Как все остальные фрезерные станки Oerlikon для спиральнозубых конических колес, C 27 также является компонентом унифицированной модульной системы, дополняющим модульный ряд Klingelnberg. Область применения станка соответствует размерам редукторов легковых и небольших грузовых автомобилей. Станок оснащен непосредственными приводами и рассчитан на нарезку зубьев заготовок диаметром до 270 мм. C 27 даже при большом числе заходов резцовых головок и малом числе зубьев обеспечивает скорости резания, позволяющие осуществлять чрезвычайно экономичную сухую обработку.
| Данные заготовки | |
| Диаметр заготовки (макс.), мм | 270 |
| Диапазон нормальных модулей, мм | 1,5 – 6,5 |
| Ширина зуба (макс.), мм | 58 |
| Мин. / макс. угол спирали | 0° / 60° |
| Мин. / макс. число зубьев | 6 / 180 |
| Мин. / макс. передаточное отношение | 1:1 / 1:10 |
| Данные инструмента | |
| Радиус / диаметр зуборезной головки, мм | 39 – 105 (непрерывное деление) / 3,25” – 7,5” (единичное деление) |
| Шпиндель резцовой головки (ось A) | |
| Посадочный диаметр: наружный конус Gleason №14; 1:24, мм | Ø 58,227 |
| Число оборотов шпинделя резцовой головки (макс.), об/мин | 1500 |
| Шпиндель заготовки (ось B) | |
| Посадочный диаметр: наружный конус Oerlikon 1:4, мм | Ø 140,11 |
| Посадочный диаметр: внутренний конус Oerlikon №39, 1:19,764, мм | Ø 99,258 |
| Отверстие в шпинделе заготовки, мм | Ø 90 |
| Число оборотов шпинделя заготовки (макс.), об/мин | 1500 |
| Общая присоединяемая мощность, кВА | 40 |
| Размеры станка (Д x Ш x В), прим., мм | 3670 x 2025 x 2050 |
| Вес нетто, прим., кг | 11200 |
